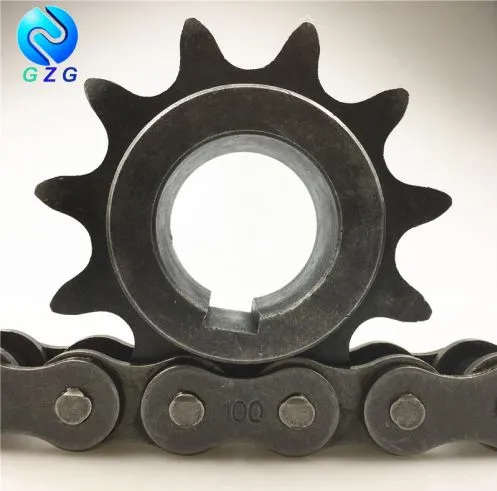

שרשרת גלגל שיניים 100 מרובות ANSI

Chain Sprocket 100 Multiple Teeth ANSI שייך לסוג B עם גלגלי שיניים. בדרך כלל אנו מספקים C45 עבור חומר גלם, אך נוכל לספק גם חומרים אחרים כגון SS304 ו-C20. מספר שיניים וגלגלי שיניים מרובי זמינים. אנא שלח לנו את הציור שלך אם גלגל השיניים שלך אינו- סטנדרטי.

Chain Sprocket 100 Multiple Teeth ANSI שייך לסוג B עם גלגלי שיניים. בדרך כלל אנו מספקים C45 עבור חומר גלם, אך נוכל לספק גם חומרים אחרים כגון SS304 ו-C20. מספר שיניים וגלגלי שיניים מרובי זמינים. אנא שלח לנו את הציור שלך אם גלגל השיניים שלך אינו- סטנדרטי.

ציור של שרשרת Sprocket 100 שיניים מרובות ANSI

ANSI Sprocket Type B 100

Dimensions of Chain Sprocket 100 שיניים מרובות ANSI

Sprocket					שַׁרשֶׁרֶת
שן רַדִיוּס	רַדִיוּס רוֹחַב	שן רוֹחַב	שן רוֹחַב	שן רוֹחַב	גובה הצליל	פְּנִימִי רוֹחַב	מַכבֵּשׁ Φ
r3	C	B1	b1	B2	מ"מ	מ"מ	מ"מ
מ"מ	מ"מ	מ"מ	מ"מ	מ"מ	מ"מ	מ"מ	מ"מ
33.5	4	17.7	17.1	52.9	31.75	19.05	19.05

z	דה	dp	סימפלקס				דופלקס
z	דה	dp	dm	D1	A	ק"ג	dm	D2	A	ק"ג
8	96.0	82.96	53	20	40	0.85	53	20	75
9	106.5	92.84	63	20	40	1.18	63	20	75
10	117.0	102.74	70	20	40	1.57	70	20	75
11	127.0	112.68	77	20	45	2.04	80	25	80
12	137.0	122.68	88	20	45	2.58	90	25	80
13	147.5	132.65	98	20	45	3.15	100	25	80
14	157.6	142.68	108	20	45	3.78	110	25	80
15	167.7	152.72	118	20	45	4.47	120	25	80
16	177.7	162.75	120	25	50	5.25	120	30	80
17	187.7	172.78	120	25	50	5.61	120	30	80
18	197.8	182.85	120	25	50	5.99	120	30	80
19	207.9	192.91	120	25	50	6.40	120	30	80
20	217.9	202.98	120	25	50	6.82	120	30	80
21	228.0	213.04	140	25	55	8.79	140	30	80
22	238.1	223.11	140	25	55	9.27	140	30	80
23	248.2	233.17	140	25	55	9.77	140	30	80
24	258.3	243.23	140	25	55	10.30	140	30	80
25	268.4	253.33	140	25	55	10.85	140	30	80
26	278.4	263.40	150	30	55		150	30	80
27	288.5	273.48	150	30	55		150	30	80
28	298.5	283.56	150	30	55		150	30	80
29	308.6	293.65	150	30	55		150	30	80
30	318.7	303.75	150	30	55		150	30	80
31	328.8	313.85	150	30	55		150	30	80
32	338.9	323.91	150	30	55		150	30	80
33	349.0	334.01	150	30	55		150	30	80
34	359.1	344.10	150	30	55		150	30	80
35	369.2	354.20	150	30	55		150	30	80
36	379.2	365.30	150	30	55		150	30	80
37	389.3	374.39	150	30	55		150	30	80
38	399.4	384.49	150	30	55		150	30	80
39	409.5	394.59	150	30	55		150	30	80
40	419.6	404.66	150	30	55		150	30	80
42	440.8	424.88	150	30	55		160	30	90
45	471.1	455.17	150	30	55		160	30	90
48	501.4	485.46	150	30	55		160	30	90
50	521.6	505.65	150	30	55		160	30	90
54	562.0	546.07	150	30	55		160	30	100
57	592.3	576.36	150	30	55		160	30	100
60	622.6	606.65	150	30	55		160	30	100
76	784.3	768.32	150	30	70		180	30	100
